在工業自動化系統中，機械臂或傳送帶運動到預設位置時，如何避免因超程碰撞造成的設備損壞？這是工程師常遇到的挑戰。如果位置檢測失效，可能導致生產線停機、部件報廢甚至安全事故。本文將從技術原理入手，解析限位開關的核心概念，并提供實用選購技巧，幫助您做出明智決策。

限位開關的工作原理與關鍵參數

限位開關（又稱行程開關）是一種機械式位置傳感器，通過物理接觸觸發電路狀態變化。當運動部件（如機床滑塊或門體）觸碰開關致動器時，內部觸點動作，輸出信號以控制設備停止或轉向。其核心原理基于杠桿和彈簧機制：致動器受力后驅動觸點分離或閉合，改變電流通路。這種設計確保了響應快速、可靠性高，適用于惡劣工業環境。

關鍵參數需重點關注：

• 觸點形式：如常閉（NC）或常開（NO），決定電路默認狀態。例如，2NC表示兩個常閉觸點，適合安全優先的應用，如急?；芈?。

• 致動器類型：按鈕式（Button）或滾輪式，影響觸發靈敏度和適用場景。按鈕式適合直線行程檢測，安裝簡便但需精準對齊。

• 防護等級：IP等級表示防塵防水能力，IP67可防護灰塵侵入和短暫浸水，適用于潮濕或多塵環境。

• 壽命指標：機械壽命指開關結構耐受次數，電氣壽命為觸點切換次數。例如，1000萬次機械壽命適合高頻操作場景。

• 環境適應性：工作溫度范圍（如-25~+80℃）和電壓額定值（AC 600V或DC 300V）需匹配設備需求，避免過熱或電氣過載。

這些參數源于工業標準（如IEC 60947），通過實驗室測試驗證。例如，IP67等級需通過浸水30分鐘測試，確保在沖洗或雨淋環境下穩定工作。

選購限位開關的實用技巧

選擇限位開關時，需結合應用場景評估參數，避免性能不足或過度配置。以下是基于工程經驗的選購步驟：

1. 分析工作環境：檢查溫度、濕度及污染物。高溫環境需選用耐溫材料（如-25~+80℃范圍），多塵區域要求IP65以上防護。

2. 匹配電氣參數：電壓額定值必須覆蓋設備工作電壓。例如，AC 600V額定值適用于380V工業電網，防止電弧損傷。

3. 評估機械需求：高頻操作場合（如包裝機械）優先選擇高機械壽命產品（如1000萬次），減少維護頻次；致動器類型應與運動軌跡兼容，按鈕式適合短行程精確觸發。

4. 驗證認證與兼容性：選擇原廠封裝產品，確保觸點材料（如銀合金）符合行業標準，避免劣質仿制品導致誤動作。

實際案例中，工程師可通過數據手冊核對參數，如電氣壽命50萬次表示在額定負載下可靠切換次數，適用于中等頻率控制回路。

合格限位開關的參考實例

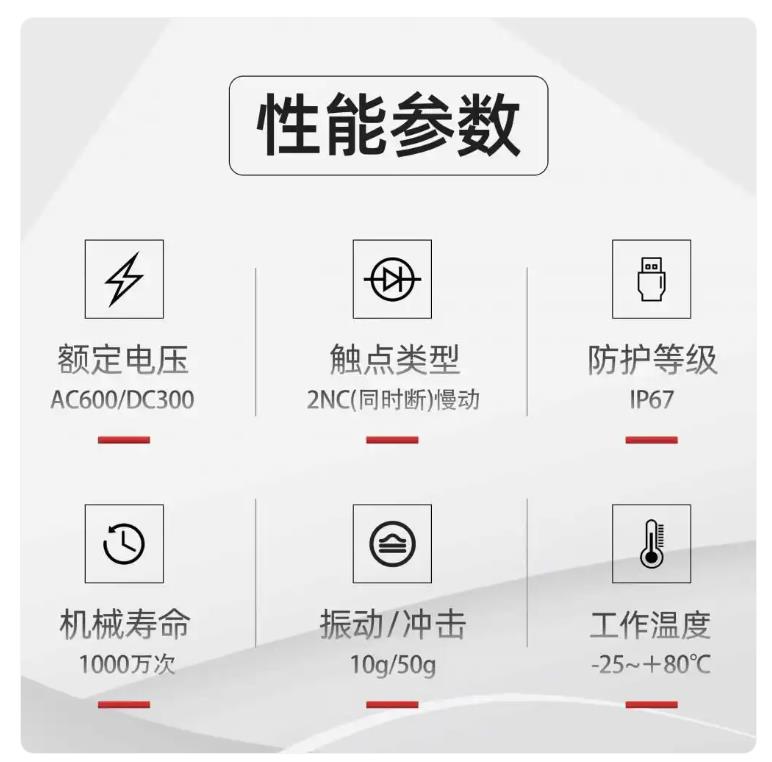

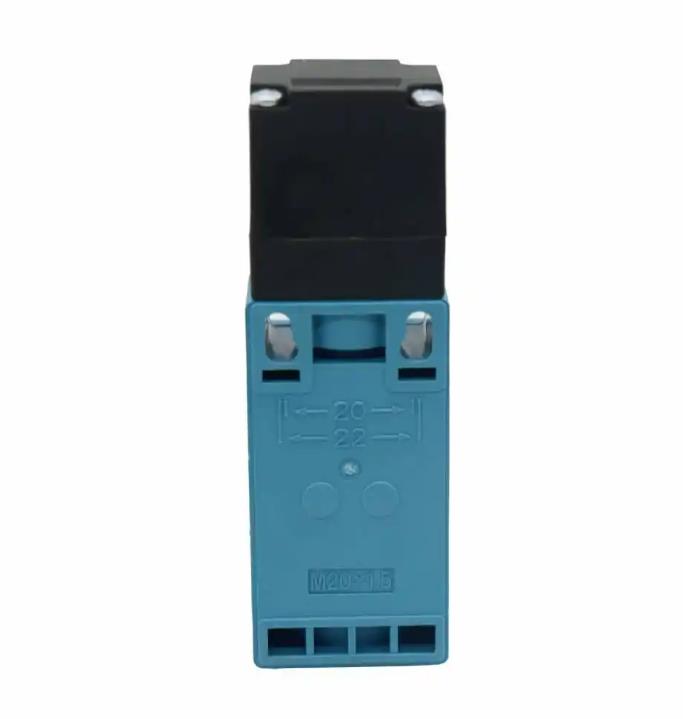

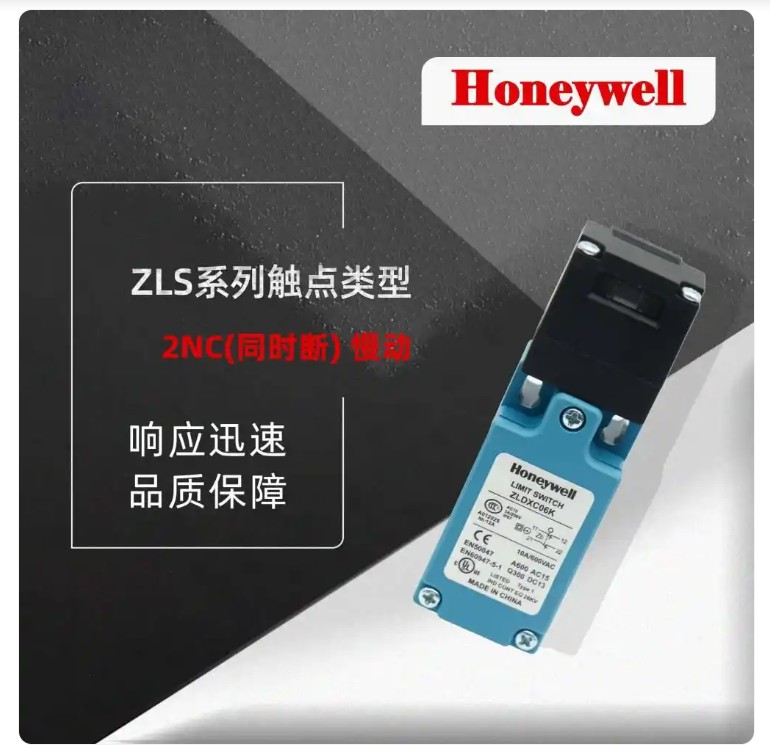

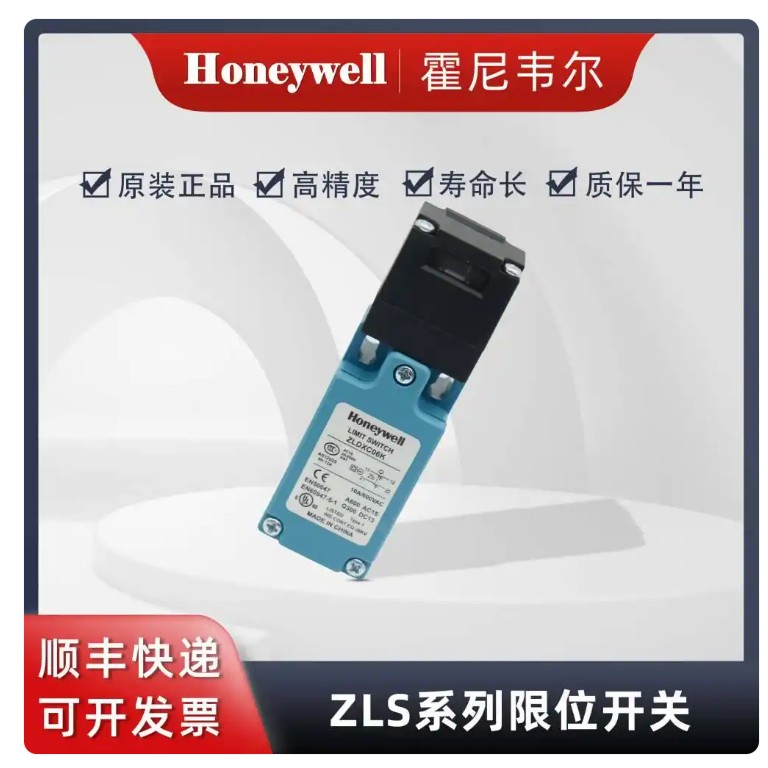

基于上述選購原則，一些產品如Honeywell的ZLDXC06K限位開關可作為范例。其參數設計符合工業通用標準：觸點形式為2NC，提供冗余安全控制；按鈕式致動器簡化安裝；IP67防護等級適應多數環境；機械壽命1000萬次和電氣壽命50萬次平衡了耐用性與成本。工作溫度范圍-25~+80℃覆蓋常見工況，電壓額定值AC 600V/DC 300V兼容主流設備。該型號屬于ZLS系列，原裝封裝確保材料一致性。在應用中，它適用于傳送帶定位或門禁系統，但需根據具體場景驗證參數適配性。
